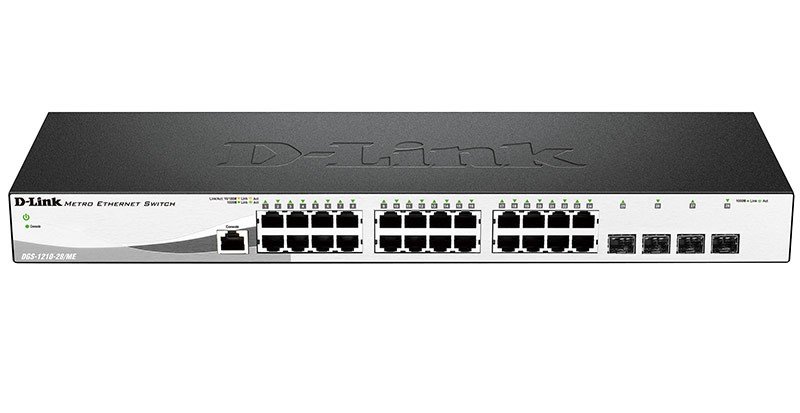

Коммутатор D-Link DGS-1210-28/ME 24x1G, 4xSFP (DGS-1210-28/ME)

Аппаратная версия A1

Размер

• Ширина для установки в 19-дюймовую стандартную стойку
• Высота 1U

Интерфейс 24 порта 10/100/1000Base-T + 4 SFP-порта

Консольный порт RJ-45

Производительность

• Коммутационная матрица: 56 Гбит/с
• Макс. скорость перенаправления 64-байтных пакетов: 41,7 Мбит/с
• Размер таблицы МАС-адресов: 16K записей
• RAM для CPU: 128 МБ DDR3
• Буфер пакетов: 1,5 МБ
• Flash-память: 32 МБ

Индикаторы

• Power (на устройство)
• Console (на устройство)
• Link/Active/Speed (на порт)

Программное обеспечение
Функции уровня 2

• Таблица MAC-адресов: 16К
• Spanning Tree Protocols

- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
- Фильтрация BPDU
- Root Restriction

• Функция обнаружения петель
• ERPS*
• Зеркалирование портов

- Поддержка 1 группы зеркалирования
- Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика

• L2 Protocol Tunneling (L2PT)
• Агрегирование каналов

- Совместимость с 802.3ad
- Макс. кол-во групп
– 8, 8 портов на группу
Многоадресная рассылка уровня 2

• IGMP Snooping

- IGMP v1/v2 Snooping, v3 awareness
- Фильтрация/аутентификация IGMP
- Поддержка 256 групп
- IGMP Snooping Fast Leave на основе VLAN/узла
- Report Suppression

• MLD Snooping

- MLD v1, MLD v2 awareness
- Поддержка 256 групп

VLAN

• 802.1Q Tagged VLAN
• Группы VLAN
• Макс. 4094 VLAN
• VLAN на основе порта
• GVRP
• Асимметричные VLAN
• Макс. 256 динамических VLAN
• 802.1v Protocol VLAN
• VLAN Trunking
• VLAN на основе MAC-адресов
• Q-in-Q на основе портов
•  ISM VLAN
• Selective Q-in-Q

Функции уровня 3

• Макс. 256 записей ARP
• Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP

Качество обслуживания (QoS)

• CoS на основе:

- Порта коммутатора
- Очереди приоритетов 802.1p
- VLAN ID
- MAC-адреса
- IPv4/IPv6-адреса
- DSCP
- TOS
- Типа протокола
- Порта TCP/UDP
- Типа IPv6-трафика

• Управление полосой пропускания

- На основе порта (входящее, с шагом до 64 Кбит/с)
- На основе потока (входящее, с шагом до 64 Кбит/с)
- Для выходной очереди (с шагом до 64 Кбит/с)

• Обработка очередей

- Strict priority
- Weighted Round Robin (WRR)

• 8 выходных очередей

Списки управления доступом (ACL)

• ACL на основе

- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- MAC-адреса
- Ether type
- TOS
- IPv4/v6-адреса
- DSCP
- Типа протокола
- Номера порта TCP/UDP для IPv4/IPv6
- ICMP
- Класса трафика IPv6

• До 256 правил доступа для входящего трафика
• Действие ACL (разрешить/запретить/зеркалирование)
• ACL на основе времени
• Статистика ACL
• Фильтрация интерфейса CPU

AAA

• 802.1X

- Управление доступом на основе узла
- Управление доступом на основе порта

• Гостевой VLAN
• Ведение учетных записей RADIUS
• Ведение учетных записей TACACS+
• 4 уровня учетной записи пользователя

Безопасность

• SSH v2
• SSL v1/2/3
• Port Security (до 64 MAC-адресов на порт)
• IP-MAC-Port Binding (IMPB)

- Проверка ARP-пакетов
- Проверка IP-пакетов
- DHCP Snooping IPv6

• Защита от широковещательного/ многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening
• Фильтрация DHCP-клиентов
• Предотвращение ARP Spoofing
• Предотвращение атак BPDU
• Предотвращение атак DoS
• Сегментация трафика
• TLS

OAM

• 802.3ah Ethernet Link OAM

- Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)
- 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)

• Диагностика кабеля

Управление

• Web-интерфейс (поддержка IPv4/IPv6)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4/IPv6)
• TFTP-клиент (IPv4/v6)
• Регистрация команд
• SNMP v1/v2c/v3
• Системный журнал
• RMON v1
• RMON v2
• LLDP
• BootP/DHCP-клиент
• Автоматическая настройка DHCP
• Конфигурационный файл в текстовом формате
• Доверенный хост
• DHCP relay (IPv4/IPv6)

- DHCP relay agent/local relay
- DHCP relay option 12, 37, 38
- DHCP Relay option 82

• Добавление тега PPPoE Circuit-ID
• Trap/alarm/log severity control
• Мониторинг CPU
• SNTP
• LLDP
• Команды отладки
• Восстановление пароля
• Шифрование пароля

MIB

• RFC1213 MIB II
• RFC1493 Bridge MIB
• RFC1907 SNMPv2 MIB
• RFC1757, 2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• Private MIB
• D-Link Zone Defense MIB

Стандарт IETF

• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 793 TCP
• RFC 826 ARP
• RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP

IPv6

• RFC 1981 Path MTU Discovery
• RFC 2460 IPv6
• RFC 2461, 4861 Neighbor Discovery
• RFC 2462, 4862 IPv6 Stateless Address Auto-configuration
• RFC 2464 IPv6 Neighbor over Ethernet and definition
• RFC3513, 4291 IPv6 addressing architecture
• RFC 2893, 4213 Dual Stack IPv4/IPv6

MTBF 388,138 часов
Уровень шума 0 дБ (A)
Тепловыделение 76,59 BTU/ч

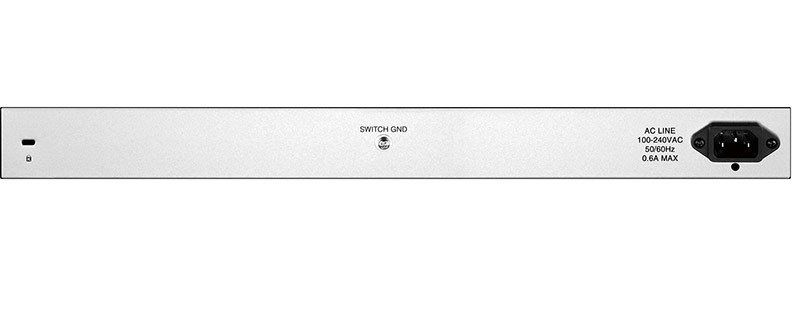

Входное напряжение 100-240 В переменного тока, 50/60 Гц
Макс. потребляемая мощность 22,45 Вт/ 17,84 Вт (Режим ожидания)
Размеры 440 x 140 x 44 мм
Система вентиляции Пассивная

Защита от перенапряжений
Все порты Ethernet поддерживают стандарт IEC61000-4-5 встроенной защиты от перенапряжений

Рабочая температура От -5° до 50° C
Температура хранения От -40° до 70° C
Рабочая влажность От 10% до 90% (без конденсата)
Влажность хранения От 5% до 90% (без конденсата)

EMI
FCC class A, CE class A, VCCI, C-Tick, BSMI, CCC

Сертификаты безопасности

• CE
• CE LVD
• UL/cUL
