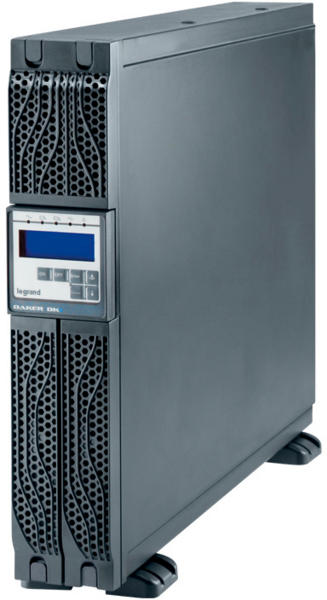

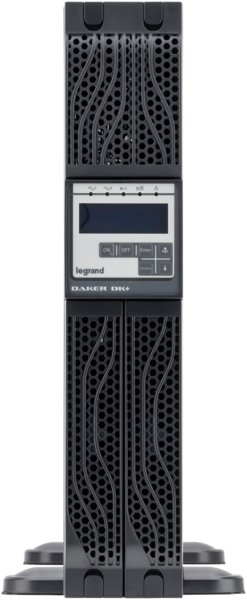

ДБЖ Legrand DAKER DK Plus 3000ВА (310172)

ДБЖ Legrand моделі Daker DK Plus 3000 - це джерело безперебійного живлення з високочастотною технологією ШІМ, подвійним перетворенням On-Line, з глухозаземленою нейтраллю, номінальною потужністю 3000 ВА - 2700 Вт, оснащене герметичними акумуляторними батареями з клапанним регулюванням, розміщеними в спеціальному відсіку всередині ДБЖ або в одній або декількох зовнішніх шафах, розміром, що гарантує мінімальний час безперебійної роботи 8 хвилин при 80% навантаженні. Електроніка та акумулятори розміщені лише у двох стійках. Архітектура цього ДБЖ дозволяє встановлювати його як у баштовій конфігурації, так і в стійці. Випрямляч ДБЖ складається зі схеми керування та регулювання (PFC), яка, окрім звичайних функцій випрямляча, виконує ще й інші:

• Автоматично коригує коефіцієнт потужності навантаження, відновлюючи його до значення > 0,99 при навантаженні на виході 20% від номінального.
• Живлення інвертора без використання енергії від акумуляторів, навіть при дуже низькій напрузі в мережі.
• Забезпечує загальний коефіцієнт гармонік вхідного струму THDIin < 3% без додавання фільтрів або додаткових деталей.

Схема байпасу спроектована і побудована відповідно до наведеної нижче електромеханічної схеми перемикання і логіки управління, керованої мікропроцесором, який:

• Автоматично перемикає навантаження безпосередньо на первинну мережу, не перериваючи подачу живлення, якщо виникають будь-які умови перевантаження, перегріву, тривалого виходу напруги за межі допусків або аномалії інвертора.
• Автоматично перемикає навантаження з первинної мережі на інверторну лінію, не перериваючи подачу живлення, як тільки нормалізуються умови навантаження.
• Якщо первинна мережа та інвертор не синхронізовані, байпас необхідно вимкнути.

Програмне забезпечення для діагностики та вимкнення (UPS Communicator), якщо воно встановлене на ПК, підключеному до ДБЖ, дозволяє отримати доступ до всіх робочих даних ДБЖ, виконати налаштування та налаштування спеціальних функцій і керувати вимкненням операційної системи Windows та Linux. Додаткове програмне забезпечення (програмне забезпечення для керування ДБЖ) пропонує ієрархічне багатосерверне вимкнення та віддалене керування ДБЖ для будь-якої операційної системи в гетерогенній мережі (Windows, Novell, Linux і поширений Unix). Daker DK Plus 3000 управляється мікропроцесором і здатний відображати на панелі управління і РК-дисплеї аварійні сигнали і режими роботи, описані нижче:

• Нормальна робота.
• Вихідна частота не синхронізована з вхідною.
• Робота від батареї.
• Робота в режимі байпасу.
• Несправний модуль живлення.
• Перевантаження.
• Загальна аномалія.
• Неправильне підключення нейтралі.
• Резервний час.
• Кінець часу безвідмовної роботи.
